Tööstusliku voolu juhtimise väljakutsed
Tööstuslikes vedelikusüsteemides põhjustavad ebastabiilset voolu tavaliselt rõhu kõikumised, muutuvad koormustingimused ja käsitsi või sisse-/väljalülitusventiilide piiratud täpsus.
Milleks see klapp on mõeldud

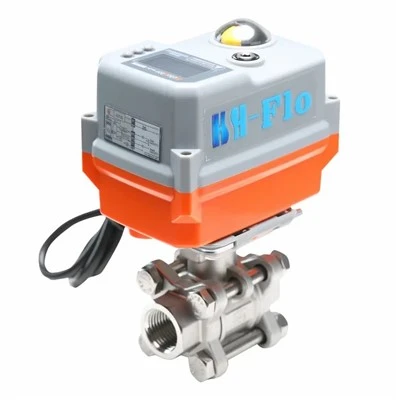

Elektriline proportsionaalse voolu reguleerimisventiil on mõeldud pidevaks automaatseks voolu reguleerimiseks, mis põhineb PLC- või DCS-süsteemide juhtsignaalidel (4–20 mA / 0–10 V).
See võimaldab voolukiirust{0}}reaalajas reguleerida ja toetab integreerimist tööstuslike automatiseerimissüsteemidega, mis nõuavad stabiilset ja korratavat jõudlust.
Peamised tehnilised eelised
- Pidev proportsionaalne juhtimine (mitte sisse/välja lülitamine)
- Voolu täpsus: ±1%–±2% (sõltub süsteemist)
- Reageerimisaeg: 1–3 sekundit või vähem
- Stabiilne töö rõhukõikumiste tingimustes
- Ühildub PLC / DCS / SCADA süsteemidega
- Tööstuslik vähese lekkega{0}}tihenduskonstruktsioon
- Tsükli eluiga: 100 000 toimingut või rohkem (laborikatsetingimused)
- Valikuline tagasiside signaal: klapi asend või voolu väljund
Miks valida sisse- ja väljalülitusventiilide proportsionaalne juhtimine?
|
Lahendus |
Kontrollimeetod |
Toimivuse tulemus |
|
Manuaalne ventiil |
Käsitsi reguleerimine |
ebastabiilne voolu juhtimine |
|
Sisse/välja mootoriga klapp |
binaarne ümberlülitus |
piiratud täpsus |
|
Proportsionaalse voolu reguleerimisventiil |
pidev modulatsioon |
stabiilne ja täpne voolu reguleerimine |
Tehnilised andmed
| Suuruste vahemik: | DN15 – DN300 |
| Rõhu reiting: | PN16 / PN25 / PN40 |
| Juhtsignaal: | 4-20mA / 0-10V DC |
| Toiteallikas: | AC220V / AC24V / DC24V |
| Voolukeskkond: | Vesi / õhk / õli / gaas / aur (sõltub materjalist) |
| Temperatuurivahemik: | -20 kraadi kuni +180 kraadi |
| Voolu täpsus: | ±1%–±2% |
| Reageerimisaeg: | Vähem kui 1–3 sekundit või sellega võrdne |
| Tsükli eluiga: | Rohkem kui 100 000 tsüklit või sellega võrdne (laboritesti tingimus) |
| Lekkestandard: | Tööstuslik madal{0}}lekke nõue |
| Kaitseklass: | IP65 / IP67 |
| Ühenduse tüüp: | Äärikuga / keermestatud / keevitatud |
Tööstuslikud kasutusalad
Seda ventiili kasutatakse laialdaselt tööstusautomaatikasüsteemides, kus on vaja täpset voolu reguleerimist ja süsteemi integreerimist.
Tüüpilised rakendusvaldkonnad hõlmavad järgmist:
- HVAC kütte- ja jahutusvee tsirkulatsioonisüsteemid
- Tööstuslikud veepuhastus- ja doseerimissüsteemid
- Keemilise protsessi voolu juhtimissüsteemid
- Õli, gaasi ja auru lisajuhtimissüsteemid
- Tööstusautomaatika tootmisliini voolujuhtimissüsteemid
Jõudlus sõltub süsteemi konstruktsioonist, töötingimustest ja vedeliku omadustest.
Kvaliteedikontroll ja testimine
Iga ventiili kontrollitakse enne saatmist vastavalt tööstuslikele kvaliteedistandarditele, sealhulgas:
- Survekindluse testimine
- Lekke kontrollimine
- Täiturmehhanismi reaktsiooni kalibreerimine
- Pidev töösimulatsiooni testimine
- Elektrisignaali stabiilsuse testimine
Kõik üksused on enne tarnimist täielikult kontrollitud.
Tehniline tugi ja kohandamine
Pakume insenerituge tööstussüsteemide integreerimiseks, sealhulgas:
- Signaali kohandamine (4–20 mA / 0–10 V / muud valikud)
- Materjali valik meediatingimuste alusel
- Täiturmehhanismi konfiguratsioon erinevate pöördemomendi nõuete jaoks
- OEM / ODM tootmine tööstusprojektide jaoks
See tagab paindliku kohanemise erinevate süsteeminõuetega.
Kaubanduslik teave
- MOQ:Paindlik sõltuvalt mudelist
- Tarneaeg:2–4 nädalat (standardmudelid)
- Garantii:12–24 kuud (sõltub projektist)
- Sertifikaadid:CE / ISO saadaval nõudmisel
- Ülevaatus:Tehase testimise aruanne esitatakse enne saatmist
- Pakend:Ekspordi{0}}klassi puidust korpus
KKK
